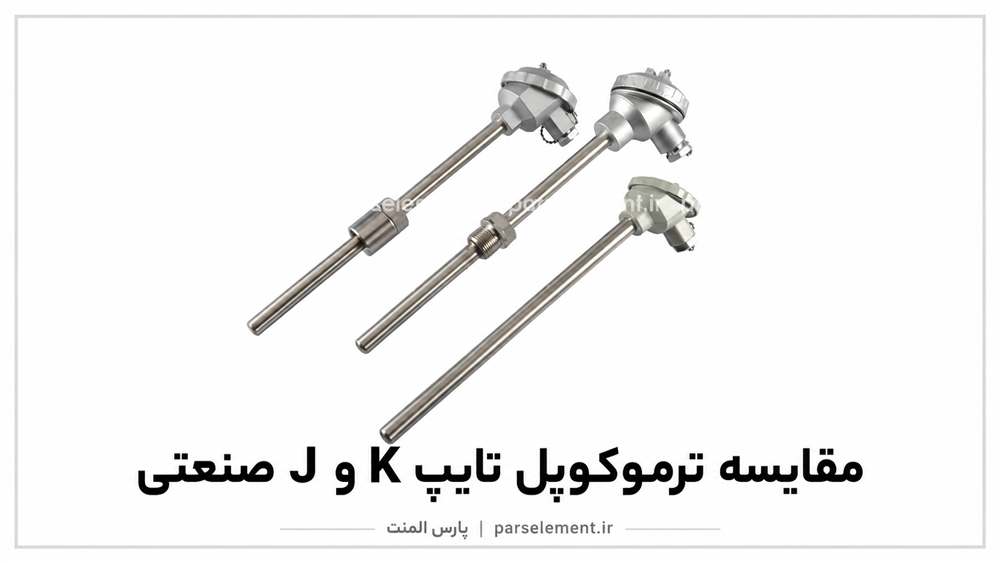

مقایسه ترموکوپل تایپ K و J صنعتی؛ کدام برای کاربرد شما مناسب است؟

اگر مسئول خرید یا نگهداری یک خط صنعتی باشید، دو ترموکوپل با ظاهر و طول مشابه ممکن است سیگنال یکسانی به کنترلر ندهند. تفاوت تایپ K و J از جنس هادی ها آغاز می شود و تا شرایط کار، کابل رابط و تنظیم ابزار اندازه گیری ادامه دارد. انتخاب اشتباه می تواند باعث خطای نمایش دما یا سفارش قطعه ای شود که برای محل نصب مناسب نیست.

تفاوت ترموکوپل تایپ K و J در یک نگاه

بازه مرجع NIST محدوده جدول تبدیل ولتاژ به دما است و به تنهایی دمای مجاز کار یک محصول خاص را تعیین نمی کند. بازه عملی به قطر سیم، ساخت سنسور، مدت کار، جنس غلاف و محیط بستگی دارد. عدد درج شده در دیتاشیت همان مجموعه، از یک عدد عمومی در اینترنت مهم تر است.

جنس سیم ترموکوپل K و J چه اثری بر انتخاب دارد؟

تایپ K از یک هادی نیکل کروم و یک هادی نیکل آلومینیوم استفاده می کند. تایپ J از آهن و آلیاژ مس نیکل ساخته می شود. هر زوج فلزی رابطه ولتاژ و دمای مخصوص خود را دارد. بنابراین حتی اگر دو پروب از بیرون یکسان دیده شوند، کنترلر باید بداند کدام رابطه را برای تفسیر سیگنال به کار ببرد.

هادی آهنی J در حضور اکسیژن و دمای بالا می تواند سریع تر اکسید شود. راهنمای Watlow توصیه می کند در دماهای بالاتر از حدود ۵۴۰ درجه سانتی گراد به این موضوع و ضخامت هادی توجه شود. این به معنی نامناسب بودن همیشگی J نیست؛ جنس محافظ، دمای واقعی، مدت کار و برنامه نگهداری نتیجه را تغییر می دهند.

این راهنما روی تصمیم عملی بین K و J تمرکز دارد. برای آشنایی با اصل کار سنسور و انواع دیگر، مقاله ترموکوپل چیست؟ را بخوانید.

برای کوره و فرایند داغ، K بهتر است یا J؟

اگر دمای پیوسته فرایند بالاست و جو آن اکسیدکننده است، K معمولا یکی از گزینه های اولیه بررسی است. برای کوره، خشک کن، هیتر و تجهیزات عملیات حرارتی، همین نکته می تواند مسیر بررسی را کوتاه کند. اما تایپ K نیز در هر جو و با هر غلافی عمر یکسان ندارد؛ به ویژه در محیط کاهنده یا آلوده باید مشخصات کاربرد و محافظت سنسور بررسی شود.

در برخی ماشین آلات، قالب ها و خطوط با دمای متوسط که ورودی کنترلر و کابل آنها برای J طراحی شده، حفظ تایپ J منطقی است؛ البته به شرط سازگاری دما و محیط. تعویض آن با K بدون تغییر تنظیمات کنترلر و بررسی کابل رابط می تواند عدد نادرستی روی نمایشگر ایجاد کند. اگر سنسور قبلی از کار افتاده، علت خرابی را هم بررسی کنید تا قطعه تازه همان مشکل را تکرار نکند.

برای دیدن نمونه های مرتبط، صفحه ترموکوپل هد دار پارس المنت را بررسی کنید. هنگام استعلام، تایپ موردنیاز و مشخصات کنترلر را همراه داشته باشید تا انتخاب پروب و غلاف دقیق تر انجام شود.

چرا محدوده دمای کاتالوگ با دمای مجاز محصول فرق دارد؟

جدول استاندارد، رابطه سیگنال الکتریکی و دما را برای یک زوج هادی تعریف می کند. اما سنسور نهایی فقط دو سیم نیست. قطر، عایق داخلی، غلاف، اتصال، آب بندی و شرایط نصب می توانند محدودیت عملی پایین تری ایجاد کنند. برای نمونه، سنسوری با زوج K ممکن است به دلیل جنس غلاف یا اتصالش برای دمایی کمتر از سقف جدول مرجع مناسب باشد.

• دمای پیوسته، دمای پیک و زمان ماند در هر دما را جداگانه ثبت کنید.
• جو کوره یا ترکیب سیال، رطوبت و مواد خورنده را مشخص کنید.
• کلاس دقت و نیاز به کالیبراسیون را بر اساس الزام فرایند تعیین کنید.
• محدوده اعلامی سازنده را برای کل پروب، نه فقط تایپ هادی، بررسی کنید.

برای انتخاب جنس و ابعاد محافظ می توانید صفحه لوله های سرامیکی پارس المنت را هم ببینید. سازگاری یک لوله با سنسور خاص باید با اندازه و شرایط نصب تایید شود.

هنگام تعویض J با K چه چیزهایی باید تغییر کند؟

تعویض یک تایپ با دیگری فقط جابه جا کردن پروب نیست. نخست بررسی کنید کنترلر، PLC یا ترانسمیتر ورودی هر دو تایپ را پشتیبانی می کند یا نه. سپس نوع ورودی را در تنظیمات با سنسور نصب شده یکسان کنید. کابل رابط یا کابل جبرانی نیز باید با تایپ انتخابی و شرایط مسیر سازگار باشد.

1. مدل و تنظیم ورودی ابزار اندازه گیری را از روی دفترچه یا منوی دستگاه ثبت کنید.
2. تایپ سنسور فعلی، پلاریته و نوع کابل رابط را شناسایی کنید.
3. طول، قطر، اتصال فرایندی و محل نوک پروب را با نمونه موجود مقایسه کنید.
4. پس از نصب، قرائت را با مرجع مناسب و روش مورد قبول فرایند کنترل کنید.

جبران اتصال مرجع نیز بخشی از سامانه اندازه گیری است. اگر کنترلر برای J تنظیم باشد و پروب K به آن متصل شود، تبدیل ولتاژ به دما بر پایه جدول اشتباه انجام می شود. ظاهر مشابه دو سنسور این خطا را آشکار نمی کند.

دقت K بیشتر است یا J؟

نمی توان بدون ذکر کلاس، دمای آزمون، کیفیت ساخت و روش نصب گفت یکی همواره دقیق تر است. دقت مجموعه از خود هادی، کالیبراسیون، جبران اتصال مرجع، نویز، کابل و محل نصب اثر می گیرد. برای پروژه ای که تلرانس مشخص دارد، کلاس و گواهی موردنیاز را در درخواست خرید بنویسید و از تامین کننده مشخصات قابل ارائه همان قطعه را بخواهید.

اگر دقت و پایداری در بازه خاصی اولویت اصلی است، شاید لازم باشد فناوری حسگر دیگری هم بررسی شود؛ ولی این تصمیم باید با شرایط فرایند گرفته شود، نه صرف یک مقایسه کلی بین تایپ ها.

برای استعلام ترموکوپل چه اطلاعاتی آماده کنیم؟

پارس المنت در زمینه تولید و تامین تجهیزات حرارتی و کنترل دما فعالیت می کند و در صفحات محصولات خود گزینه هایی با شکل و ابعاد گوناگون معرفی کرده است. برای اینکه مشاوره به انتخابی قابل اجرا برسد، بهتر است این اطلاعات را یکجا آماده کنید:

• مدل سنسور فعلی یا عکس پلاک و اتصال آن.
• بازه دمای پیوسته و بیشینه کوتاه مدت فرایند.
• نوع جو، رطوبت، فشار، مواد خورنده و لرزش.
• طول فرو رونده، قطر و نوع اتصال فرایندی.
• مدل کنترلر، ورودی تنظیم شده و نوع کابل رابط.
• تعداد موردنیاز و الزام کالیبراسیون یا مستندات فنی.

اگر اطلاعات ناقص است، این را در استعلام روشن کنید. یک پیشنهاد شفاف باید تایپ، جنس غلاف، ابعاد و شرایط کاری مبنای انتخاب را مشخص کند. درباره گارانتی، موجودی و امکان ساخت دقیق نیز بر اساس پیشنهاد واقعی همان سفارش تصمیم بگیرید.

برای بررسی انتخاب K یا J، مشخصات فرایند و سنسور قبلی را از طریق صفحه ارتباط با پارس المنت ارسال کنید یا با ۰۹۱۲۳۳۸۴۶۷۸ تماس بگیرید. هدف این است که پیش از سفارش، تایپ سنسور، غلاف و سازگاری با کنترلر روشن شود.

سوالات متداول درباره تفاوت ترموکوپل K و J

آیا می توان ترموکوپل J را بدون تغییر تنظیمات با K جایگزین کرد؟

خیر. کنترلر باید برای تایپ سنسور نصب شده تنظیم شود و کابل رابط و محدوده دما نیز بررسی شوند.

کدام تایپ برای دمای بالاتر مناسب تر است؟

در بسیاری از کاربردهای عمومی صنعتی، K بازه کاربرد بالاتری از J دارد. دمای مجاز نهایی را از دیتاشیت کل مجموعه سنسور بگیرید.

آیا تایپ J در محیط مرطوب یا اکسیدکننده مناسب است؟

هادی آهنی J به شرایط محیط و اکسیداسیون حساس است. تناسب آن به دما، محافظت و مدت کار بستگی دارد.

آیا غلاف یکسان باعث می شود K و J عملکرد یکسانی داشته باشند؟

خیر. غلاف فقط بخشی از مجموعه است؛ جنس هادی و رابطه ولتاژ و دمای دو تایپ متفاوت است.

برای دریافت قیمت دقیق چه مشخصاتی لازم است؟

تایپ، دما، محیط، طول و قطر پروب، جنس غلاف، اتصال و تعداد را اعلام کنید. قیمت بدون این مشخصات قابل مقایسه فنی نیست.
